<span>Задвижка ножевая шиберная AVK</span> - фото 1

Задвижка ножевая шиберная AVK

Артикул

Виробник

Матеріал

Діаметр

702/10

AVK (АВК, Дания)

Чугун

DN50-600, PN10/16
Заявка на товар
Опис товару:

Шиберные задвижки AVK (АВК, Дания) отличаются по своей конструкции, особенностям привода и некоторым другим параметрам восокой надежностью в эксплуатации и длительным сроком службы.

Со штурвалом
Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501)

Применение:
Для воды и сточных вод, не превышающих температуру в +70°С

Испытания:
Гидравлические испытания:

  • Седло : 1 х PN
  • Корпус: 1,5 х PN

Рабочее давление и давление испытаний указаны на обороте листа

Дополнительные принадлежности по запросу:

  • Корпус из нержавейки AISI 316
  • Прокладки из витона (макс. 260° С), тефлона (макс. 220° С) или EPDM


Устройство привода:

  • Штурвал, с выдвижным штоком* (DN 50 - 600)
  • Быстро закрывающий рычаг (DN 50 - 200)
  • Пневматический привод* (DN 50 - 800)
  • Исполнение выдвижного штока и фланца ISO предусматривает соединение с приводом* (DN 50 - 1500)
  • Квадратная насадка штока для Т-образного ключа (DN 50 - 300)
  • Электрический привод* (DN 50 - 1500)

* DN 50-300 модели с замкнутой рамой
> DN 300 модели с незамкнутой рамой

Материалы:

  • Корпус - Серый чугун GG-25 по DIN 1691
  • Покрытие - Полиэфир, устойчивый к ультрафиолетовым лучам, RAL 5017 мин. 150 μ
  • Шток, болт уплотнения, толкатель и шибер - Нержавеющая сталь AISI 316
  • Гайка штока - Бронза
  • Прокладка корпуса и сальник уплотнения - Резина NBR
  • Стойка, подшипник - Сталь st. 52
  • Болты, гайки - Нержавеющая сталь AISI 316

Устройство привода:

  • Штурвал Серый чугун GG-25 по DIN 1691
  • Шпилька с резьбой - Нержавеющая сталь AISI 316
  • Шайба - Бронза
  • Рычаг, кронштейн рычага, коромысло, ухо - Сталь st. 52

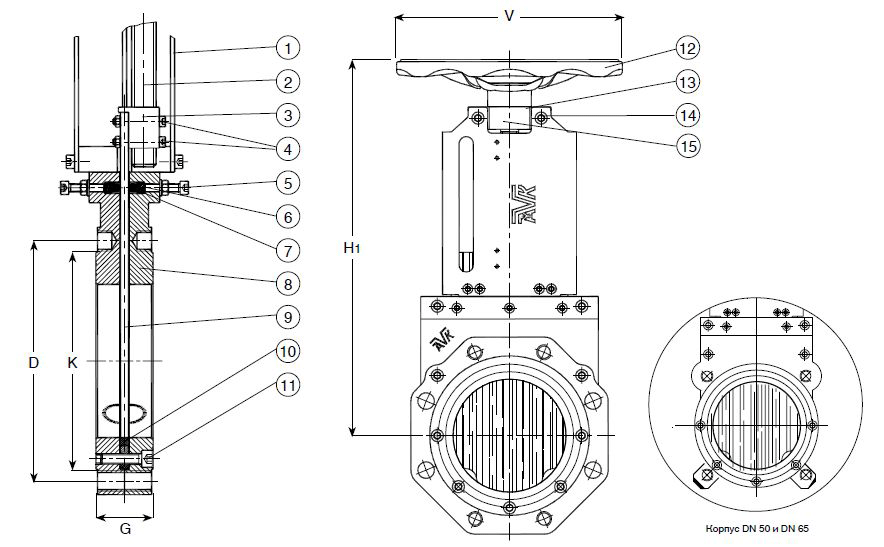

Габариты и присоединительные размеры ножевой шиберной задвижки AVK



Компоненты:

1. Стойка
2. Шток
3. Гайка из бронзы
4. Болт и гайка
5. Болт сальника уплотнения

6. Толкатель
7. Сальник уплотнения
8. Корпус
9. Шибер
10. Прокладка на корпус

11. Болт на корпус
12. Штурвал
13. Шайба
14. Болт
15. Подшипник

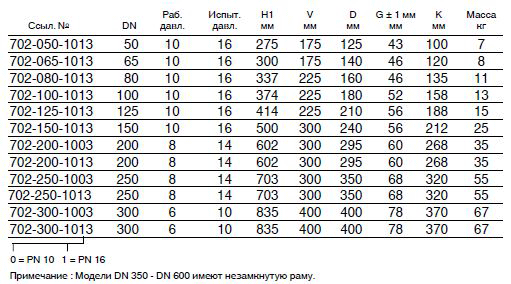

Технічні характеристики:
